2022年6月 弊社はSDGs(目指すゴール…9)に取り組んでおります。
超精密研削加工技術で流路性を高め、
耐腐食性及び耐摩耗性に優れたHIP材を用いたHIP金型で
フィルム業界ダイの生産性向上を目指します。

展示会情報


NEWS
2022年



2021年12月8日(水)~12月10日(金)

高機能フィルム展2021に出展いたします



フィルムテック ジャパン(高機能フィルム展) (filmtech.jp)


会場;幕張メッセ 5ホール ブースNo, 34-24



皆様のご来場をお待ちしております !





HIP 合金 塗工ダイ】出展 【HIP alloy coating die】【HIP合金涂具】【HIP 합금 도공 다이

Off-RoLL HIP合金塗工ダイ 550mm



μの加工精度 真直、平行、平面                  表面粗度 Rz0,2μm

Processing accuracy of μ: straight, parallel, flat

μ的加工精度:直线、平行、平面    μ 가공 정밀도 진직, 평행, 평면









ミクロの誤差を確認   Chech micron ERROR



エッジ検査(マイクロスコープ)



Edge inspection (microscope)           检查微米


边缘检测
)    미크론 오차 확인


에지검사
(마이크로스코프)







HIP 合金 塗工ダイ】 【HIP alloy coating die】【HIP合金涂模具】HIP 합금도공다이







HIP合金造粒(ペレット)出展    金型 HIP alloy granulation (pellet) mold

 HIP合金造粒(球)模具  HIP 합금조립 (펠릿) 금형









均一な先端エッジ(HIP合金)

 Uniform tip edge (HIP alloy)  均匀的尖端边缘HIP 合金)  균일한팁(HIP 합금)







HIP合金塗工ダイ (リチウムイオン電池用塗工に最適)

HIP alloy coating die (ideal for coating for lithium-ion batteries)

HIP合金涂模具(非常适合离子池涂

HIP 합금도공다이( 리튬이온전지용도공에최적)





超精密研削盤より下す。幅 全長部HIP

Lower from the ultra-precision grinding machine. Width full length HIP layer

从超精密磨床下。 HIP

초정밀연삭반보다 내린다. 너비전체길이 HIP 레이어







      赤線部分 HIP合金(リップ~ランド部 -恥部マニホールド部まで 出展  変色・腐食対策

Red line part HIP alloy (lip to land part-shame part manifold part) Discoloration and corrosion measures

红线部分HIP合金(唇地部分-羞耻部分歧管部分) 色和腐措施

赤線 부분 HIP 합금 ( ~ 랜드부치부매니폴드부까지변색 · 부식대책





   赤線部分HIP合金 ( ミリ単位のHIP合金層 繰り返し研削加工が出来る

Red line part HIP alloy (HIP alloy layer in millimeters can be repeatedly ground

红线部分HIP合金(以毫米为单位的HIP合金可反复研磨

적선부분 HIP 합금 (밀리미터 단위의 HIP 합금층반복연삭가공이가능하다






【塗工RHIPリップ】 【 Coating RHIP lip  【涂 RHIP 唇】 【 도공 RHIP

HIP層部 アール形状 (アールとテーパー(均一な鋭角テッジ)

HIP layer part round shape (round and taper (uniform acute angle tedge

HIP部分形(形和形(均匀tedge

HIP 레이어부분얼형상 ( 얼과테이퍼 ( 균일한예각테지








HIPノズル 孔径Φ0,7mm 出展

HIP nozzle hole diameter Φ0.7 m

HIP 嘴孔径 Φ0.7 mm

HIP 노즐구멍직경 Φ0, 7mm





HIP合金 Tダイ&硬質クロムメッキ  ホームページのみ

HIP alloy T die & hard chrome plating

HIP合金T模和

HIP 합금 T 다이 & 경질크롬도금









HIP合金機械加工時          HIP合金   母材SCM

 HIP alloy during machining        HIP alloy base material SCM

HIP合金加工             HIP合金基材SCM

HIP 합금기계가공시     HIP 합금   모재 SCM







HIP合金〉テスト用Tダイ 400mm (現在ユーザーにてテスト稼働中) ホームページのみ

HIP alloyTest T-die 400 mm (currently being tested by the user)

HIP 合金) 测试T-die 400 mm(目前由用户测试

HIP 합금테스트용 T다이 400mm( 현재유저에서테스트가동중)










HIPLIP (リップ先端HIP合金 他 HCR処理 母材SCM )   出展

(Lip tip HIP alloy, etc. HCR treatment base material SCM)

(唇尖HIP合金等HCR理基材SCM)

( 립선단 HIP 합금외 HCR 처리모재 SCM)









HIPLIP  約100ST 市場にて稼働  1300mm~2100mm 母材SUS (出展)

HIPLIP Approximately 100ST in operation 1300mm-2100mm base material SUS

HIPLIP 100ST in operation 1300mm-2100mm 基材 SUS

HIPLIP 100ST 시장에서 가동 1300mm~2100mm 모재 SUS
















HIP合金多層ダイ (Off-RoLL用)520mm幅 塗工 ホームペジのみ

HIP alloy multi-layer die (for Off-RoLL) 520 mm width coating

HIP 合金多模具(用于 Off-RoLL 520 mm 度涂

HIP 합금다층다이(Off-RoLL) 520 mm 폭도공













 (

ホームページのみ





各种多模具(400mm
각종다층다이 (400mm





=参考= HIP母材  HIP base material   HIP 基材   HIP 모재  一部出展









HIP母材在庫 最少~T20*W120*2000L

  T50*W200*2000L 在庫品   ユーザー要望により製作可能。









    HIP金型の案内


「説明依頼・引合・商談」  [Inquiries Weblio]  ⇒ mak@hiraken.com

HIP合金金型(Tダイ・塗工ダイ他)は
平井昌夫 (MASAO HIRA



TEL:816―6488-4351 (06-6488-4351


携 帯:8190-8237-7514 090-8237-7514]

   展示会の案内


022年1月26日(水)~28日(金)


コンバーテック ジャパン     Convertech  Japan


TokyoBig Sight  東棟 [ east]   Booth :No.6R-25



     ロール・摺動面・等々の研削加工のご案内 ホームページ掲載

大型ロール研削 [ 10M]                大型テーパー合わせ研削




摺動面研削  (8~9,5M)       薄型ベースの研削加工
















皆様のご来場をお待ちしております !



***********************************************************
 コロナウイルス対策について

コロナウイルス感染拡大防止の為、当社は、ご来社の方々に必ず

マスクの着用、除菌スプレーのご使用をお願いしており、

ご理解、ご協力の程、よろしくお願いいたします。


***********************************************************


超精密研削





平井工業ではあらゆる金属の高精密研削を主としております。
平面・平行・真直度。真円度・同芯度など、様々な研削が行えます。
なかでも平面研磨は高精度の平面研磨機を使用しているため、ミクロン単位での研磨が可能となっております。
また、ダイやリップの鏡面加工には50年という実績がございます。


技術開発・製品←詳細はこちらをクリックください。



 -ヒップリップ-
HIPLIP




HIPLIPは平井工業が25年にわたり研究してきた異種金属接合の集大成です。

母材とニッケル系合金をHIP(熱間等方加圧)処理により接合させることで高硬度で高機能な長尺HIPリップを実現しています。

HIPリップ←詳細はこちらをクリックください。




会社概要

精密研削・研磨の専門メーカーとして
業界でもきわめて高い評価をいただき、ユーザー企業各位からの絶大なる信頼をいただいております。

技術開発・製品

エア・液体・フィルム等のリップの研削加工の実績は50余年。
加工物には、SCM材・SUS(420, 630, 304)を中心に
ハードクロムメッキやタングステンカーバイト溶射品などがございます。

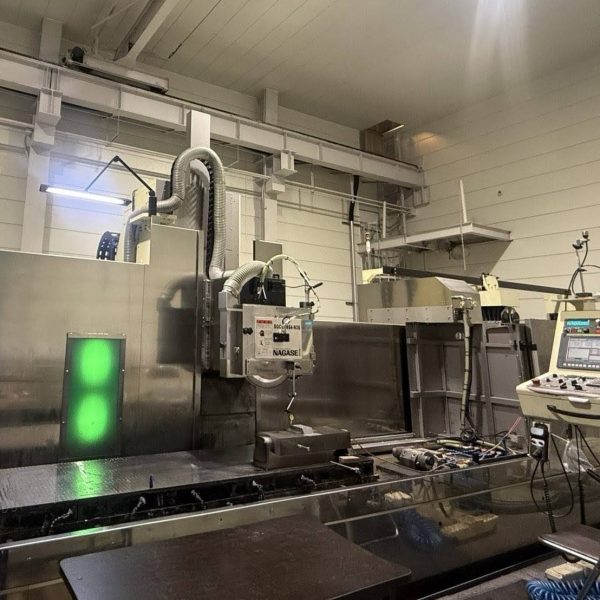

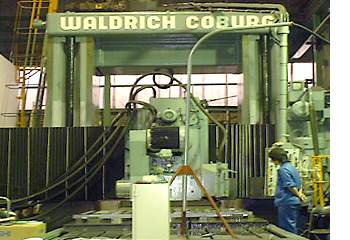

主要機械設備

より精度を高めた超精密研削の技術分野へも対応できる設備(測定装置など)導入と研究開発を通じ、産業社会のニーズに応えることのできる専門メーカーであり続けたいと考えております。

HIPリップ

熱間等方圧加圧による異質金属の接合により
高硬度ニッケル系合金 リップの誕生

「HIRAI」の HIP LIP(HIPリップ)は、万一のキズや磨耗も、補修は研削加工のみで高機能を回復します。

お問い合わせ

〒660-0802 兵庫県尼崎市長洲中通2-2-6
TEL : 06-6488-4351(代)
精密研削・研磨のご相談、HIPリップへのご質問など、
お気軽にお問い合わせくださいませ。
